Jak podlaczyc radio JVC do naglosnienia //// BOSE ////
#1 OFFLINE
Napisany 16 lutego 2008 - 11:54
Posty przeleciane nic nie znalazlem moze minolem ale po 2 razach latania po postach zwatpilem wiec pommocy.
Ostatnio przestalo mi dzialac w radyjku orginalnym cd wiec postanowilem kupic kieszen do zamontowania nieorginalnego radia ,a orginalne mam zamiar oddac do naprawy.
Wymontowalem orginal i podpiolem Jvc bo takie posiadam i nagle klaps prad jest wszystko sie swieci a nie mam dzwieku wiec pomyslalem ze radio JVC szlag trafil i pojechalem do Servisu Opla oni podpieli do wiezyczki i JVC dziala bez zazutu, ale czemu nie mam dzwieku po zapytaniu pana z servisu stwierdzil ze kostka od glosnikow nie wchodzi do konca i dlatego nie ma .Wiec wyciagnolem kabelki z kostki JVC i podpiolem do kostki glosnikow i dalej nic.
Nie mam pojecia co jest grane ,chociaz szczerze wnioskuje ze chaczyk lezy po stronie BOSE
Jak to potpiac zeby dzialalo juz sam nie wiem ,rozbierac i wyciagac orginalnych mocowan zabardzo nie chce ze wzgledu na orginalne radio bo wroci na pewno ,poniewaz mam tam telefon, obsloge kierownicy itd:
No coz moze Ktos z was mi pomoze.
Pomozcie jezeli ktos sie spotkal juz z czyms takim
Dzieki Wielkie i Pozdrowienia
#2 OFFLINE
Napisany 16 lutego 2008 - 19:02
#3 OFFLINE
Napisany 16 lutego 2008 - 19:35
bo niby w servisie stwierdzil ze kostka nie dochodzi do orginalnych pinow i tez nic chociaz powinien jeden zaplumkac a tu nic cisza w eterku.
THX Gachu
sam juz nie wiem moze ktos wymienial radio orginalne podpiete do bose na nie orginalne i mial juz cos takiego bo bez muzy kichaaaaaaaaaaaaa
scaliłem
#4 OFFLINE
Napisany 16 lutego 2008 - 20:14
BOSE jest wyposażone wzmacniacz, może tu jest pies pogrzebany
#5 OFFLINE
Napisany 16 lutego 2008 - 20:25
Wnioskuje z twojej odpowiedzi ze trzeba by byllo JVC podlaczyc gdzies do kostki orginalnej zeby wzmacniacz wlaczal sie z radiem to by wynikalo z tego ze radio daje napiecie do wzmacniacza i wtedy bumm dzwiek jest ,
chyba to masz na mysli Gachu (cos mi to na super idde z twojej strony brzmmi)
No dzisiaj nic nie wskuram tak czy tak.
Cos mi sie wydaje ze dobra idea tylko znalesc schemat tych kostek z opisanymi pinami ,
gdzies ja to tu widzialem na forum.
THX Gachu
#6 OFFLINE
Napisany 17 lutego 2008 - 22:38
#7 OFFLINE
Napisany 18 lutego 2008 - 00:48
Z mojego rozumowania wynikalo by ze wzmacniacz niewlacza sie wraz z radiem i dlatego nie ma dzwieku w kostce orginalnej od glosnikow taka moja teoria.
Moge byc w bledzie no ale gdzies musi byc chaczyk w tym Bose .
Inaczej mowiac moze nie ma wzmacniacz napiecia i dlatego nie chodza glosniki.
Moze cos z tych zeczy bo ja juz jestem ciemny jesli chodzi o mostkowanie kolego Roozga.
Z gory dzieki za odpowiedz.
Pozdrawiam Sebastian
#8 OFFLINE
Napisany 18 lutego 2008 - 08:47
Ze schematów z Omegi B (może być lekko inna instalacja w Bfl z Bose) wynika że tu jest włączany wzmacniacz z 2 +12V po radiu i 1 +12V stałe po stacyjce. Więc trzy sygnały są potrzebne. Podejrzewam że wystarczy mostek na pinach plusowych opisanych na wzmacniaczu i już po sprawie. Nie gwarantuje nic dopuki nie zobacze, bo jak wiesz trudno doradzać w tak delikatnych sprawach na odległość
#9 OFFLINE
Napisany 19 lutego 2008 - 21:29
Roozga slochaj nie wiem czy ja to potrafie zrobic bo jak juz napisalem troche dla mnie tabbu.
Jak bys moze posiadal jakies zdjecie tej kostki i co w niej zmostkowac bo ja gdzies to widzialem to znaczy ta kostke,
ale nie wiem gdzie i juz stracilem cierpliwosc w poszukiwaniach tzn jeszcze szukam )
jak bys moze wiedzial gdzie tu na forum jest podeslij mi linka
byl bym ci bardzo wdzieczny.
Z gory dziekuje i pozdrawiam.
A ome mam z 2000 nie wiem czy sie czyms roznia te piny od starszych omes THX.
#10 OFFLINE
Napisany 19 lutego 2008 - 22:25
http://www.motor-tal...59168&ajax=true
#11 OFFLINE
Napisany 19 lutego 2008 - 22:27

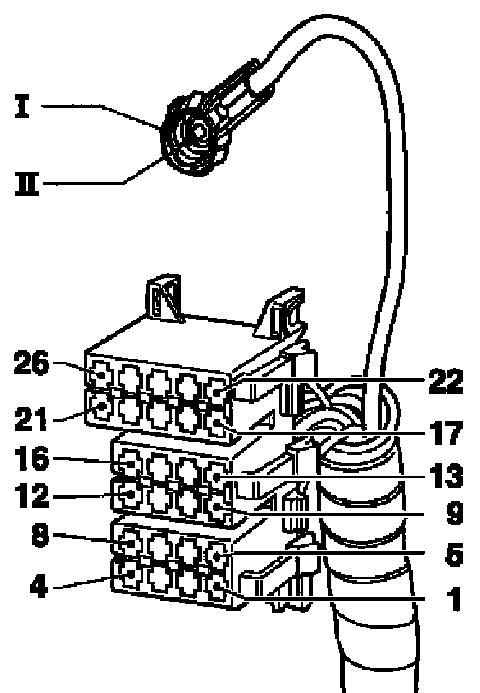

opius pinow plus fotka
I Antennenkabel (Abschirmung)
II Antennenkabel (Signalleitung)
1 ---
2 S1 Schalter-Anlasser (Klemme W)
3 S2 Schalter ZSB Licht (Klemme 58D)
4 Masse (Klemme 31)
5 Wegstreckensignal
6 H54 Telefon (Stummschaltung)
7 Antenne (Spannungsversorgung)
8 F12 Sicherung (Klemme 30)
9 Lautsprecher hinten rechts (Masse)
10 Lautsprecher vorne rechts (Masse)
11 Lautsprecher vorne links (Masse)
12 Lautsprecher hinten links (Masse)
13 Lautsprecher hinten rechtes (Signal)
14 Lautsprecher vorne rechts (Signal)
15 Lautsprecher vorne links (Signal)
16 Lautsprecher hinten Links (Signal)
17 SCL, Synchronisationsleitung
18 MRQ, Anforderungsleitung
19 XD Diagnose 16P
20 Telefon (Masse) (Audio EIN)
21 ----
22 SDA, Datenleitung
23 H54 Telefon (Signalleitung) (Audio EIN)
http://www.motor-tal...59169&ajax=true
#12 OFFLINE
Napisany 27 lutego 2008 - 23:38
Szukam dalej co do tego Bose do dzis nie podlaczylem radia anie tez nie kombinowalem i raczej w tym tygodniu nie napisze nic z nowosci ale jest szansa ze znajde sie w nastepnym tygodniu w Servisie Mercedesa u mojego szwagra jest tam lakiernikiem i moze jego koledzy od electroniki cos mi na ten temat powiedza, a w miedzy czasie piszcie .
Propozycje mile widziane jak macie jakies pomysly albo cos wiecie
Pozdro seba
#13 OFFLINE
Napisany 24 marca 2008 - 23:00
:sad:
#14 OFFLINE
Napisany 25 marca 2008 - 08:12
#15 OFFLINE
Napisany 25 marca 2008 - 22:48
http://cgi.ebay.de/J...1QQcmdZViewItem
a do tego jestem w 100% pewny ze jvc bedzie lepiej gralo od tego radyjka co mam teraz .
Poprawilem linka do aukcji
#16 OFFLINE
Napisany 26 marca 2008 - 08:32
Tak mnie naszło - może podłączyłbyś na próbę jakieś inne nie fabryczne radio używając tego
http://www.allegro.p..._iso_0021_.html
Tak na próbę - koszt niewielki, a może akurat zagra poprawnie, jeśli tak to problem miałbyś z głowy
#17 OFFLINE
Napisany 26 marca 2008 - 20:38
Pozdro.THX
